SISTEMI
PER TEST SU PALI
STRUMENTAZIONE PER IL CONTROLLO ECOMETRICO E CROSS-HOLE DI PALI
DI FONDAZIONE
Questo sistema utilizza il metodo Pulse-Echo (PEM) per dei rapidi
controlli qualità con elevata produttività. La testa del palo
viene sollecitata da un leggera martellata. L’onda riflessa viene
registrata e analizzata tramite un accelerometro digitale per
fornire informazioni relative alla lunghezza e alla forma del
palo. e kN.
|
PET - Caratteristiche principali
|
|
|
Facile da utilizzare: il
software “user friendly” rende possibile imparare ad utilizzare
PET in meno di un giorno. Non è necessario alcun training
aggiuntivo
|
|
Indipendente da Computer.
Può essere collegato alla porta USB standard di un computer
portatile, di un Tablet PC o di un palmare dotato di USB
– Disponibile anche versione Bluetooth
|
|
Elettronica disegnata per
l’utilizzo di cantiere
|
|
Eccellente qualità del segnale
|
|
Nessuna batteria da ricaricare
|
|
Utilizzabile da un operatore
singolo
|
|
Funzioni adatte a snellire
i tempi di restituzione dati per l’organizzazione avanzata
del progetto, velocità di propagazione suggerite dal software,
funzione Smart Trigger™ per l’eliminazione delle anomalie,
controllo “one-touch” della scala, dell’amplificazione,
del filtraggio, ecc.
|
|
Rapporti di prova personalizzabili
dall’utente
|
|
Specifiche
tecniche
|
|
Caratteristiche
fisiche
|
Trasduttore
industriale con involucro protettivo in acciaio inox
Dimensioni:
25.4 mm (diametro)
x 90 mm (lunghezza)
Peso: 270 g (Trasduttore); 2.3 kg (kit completo)
Range
temperatura (°C): da -20 a
+55 (Operativa),
da -40 a
+80 (Immagazzinaggio)
|
|
Caratteristiche
trasduttore
|
Sensibilità:
100 mV/g
Linearità:
entro 1% nell’intervallo da 0 a
50g
Frequenza
di risonanza: 30 kHz
Frequenza
di campionamento: 50 kHz
|
|
Standards
di riferimento
|
ASTM D5882-00 o superiori
|
|
Performance
|
Lunghezze pali investigabili:
da 2m to 100m (in funzione del diametro e della successione
stratigrafica del terreno.
Produttività: in condizioni
favorevoli, un operatore è in grado di investigare fino
a 100 pali all’ora
Capacità di memorizzazione
dati: illimitata
|
|
Requisiti
minimi del computer
|
Pentium III, 266 MHz, 64
Mb di memoria, risoluzione display 800x600, Win2000 / WinXP.
Raccomandato l’uso di un Tablet PC (con display per esterni)
o di un Palmtop con USB o Bluetooth
|
|
Fornitura
|

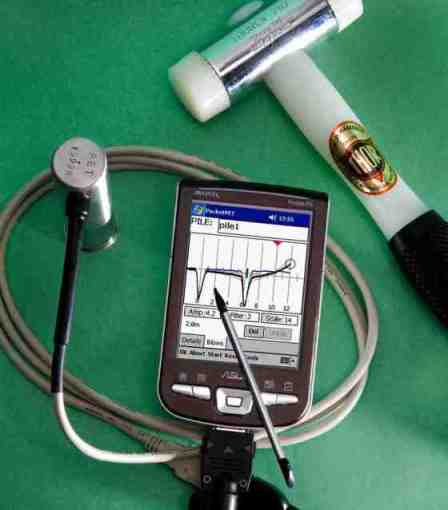

Il pacchetto PET comprende:
un trasduttore con cavo USB(disponibile
anche versione Bluetooth)
software per test, analisi
e restituzione dati
Martello speciale in Nylon
10 anni di aggiornamento
software gratuito
Pacchetto di assistenza all’interpretazione
|
|

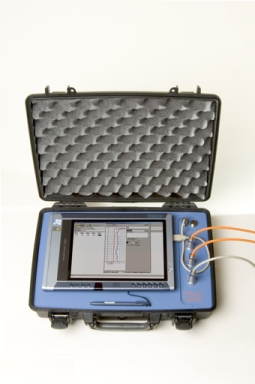

Il “Cross Hole
Ultrasonic Monitor” CHUM
utilizza il metodo sonico “cross-hole” (CSL) per effettuare un’accurata verifica
ad alta risoluzione delle fondazioni
profonde. Un’onda ultrasonica viene
inviata da un trasmettitore ad un
ricevitore, i quali vengono spostati
lungo tutta la lunghezza del palo
all’interno di tubi “annegati” internamente allo stesso nel corso
della gettata. La elocità dell’onda
e la sua energia sono fortemente influenzate dalla qualità stessa
del cemento. Altri metodi supportati
da CHUM sono il “Single Hole Ultrasonic Testing” (SHUT) e la
tomografia (2D e 3D).
per maggiori informationi e per scaricare
la versione Demo dei software vai alla pagina
http://www.piletest.com/
|
|
|
CHUM - Caratteristiche principali
|
|
|
Facile da utilizzare: è sufficiente
una giornata per imparare da soli ad utilizzare CHUM, non
è richiesto alcun training aggiuntivo
|
|
Potenti funzioni di Tomografia
(incluse nel pacchetto base)
|
|
Collegabile a qualsiasi PC/Laptop
con porta USB standard
|
|
Aggiornamenti software gratuiti
per 10 anni
|
|
Software di assistenza all’interpretazione
dati
|
|
Specifiche
tecniche
|
|
Caratteristiche
fisiche
|
Involucro
protettivo water-proof, adatto all’utilizzo di cantiere
Dimensioni
(mm): 430 Lungh. x 325 Prof..x 105 H (solo strumento)
Peso:
2.6 kg (solo strumento)
4.2 kg (con computer
standard) 16.0 kg
(Spedizione)
Range
di Temperatura: da -25 a
60 °C
(Operativa); da -40 a 70 °C (Immagazzinamento)
|
|
Alimentazione
|
interna
con batteria ricaricabile al Litio (autonomia superiore
ad una giornata di lavoro)
esterna,
100-240V AC (operativa/ricarica), batteria auto 12 V DC
(operativa/ricarica)
|
|
Standard
di riferimento
|
ASTM
D6760-02 o superiori
|
|
Caratteristiche
tecniche
|
Trasduttori
con frequenza nominale 50 kHz, in contenitore resistente
alla pressione, diam.25 mm
Cavi
in poliuretano ad alta resistenza, montati su rullo
Passo
di campionamento: 500 kHz (risoluzione 2 µS)
Amplificazione:
AGC (controllo automatico di guadagno) su 8 livelli
Risoluzione:
due contatori 24-bit, errore <0.1%
|
|
Performance
|
Lunghezza
pali: da 1 a 145 m
Spaziatura
tubi: fino a 4m in calcestruzzo di buona qualità
Produttività:
un singolo operatore può rilevare fino a 3000m/giorno
Capacità
di memorizzazione dati: illimitata
|
|
Requisiti
minimi computer
|
Windows
2000/XP. 300Mhz. 128Mb. Risoluzione 800x600
|
|
Restituzione
dati
|
Tempi
di arrivo, curve di velocità ed energia dell’onda, presentazione
dati “a cascata”, presentazione duale, fuzzy-logic, tomografia
parametrica e 3D
Generazione
rapporti multi-lingue in formato MS Word
|
|
Opzioni
|
software
per tomografia 3D (servizio di interpretazione via e-mail
quotabile su richiesta)
|
|
