DEVI EFFETTUARE PROVE SU CALCESTRUZZO?

Pacometro integrato senza fili per la localizzazione delle armature

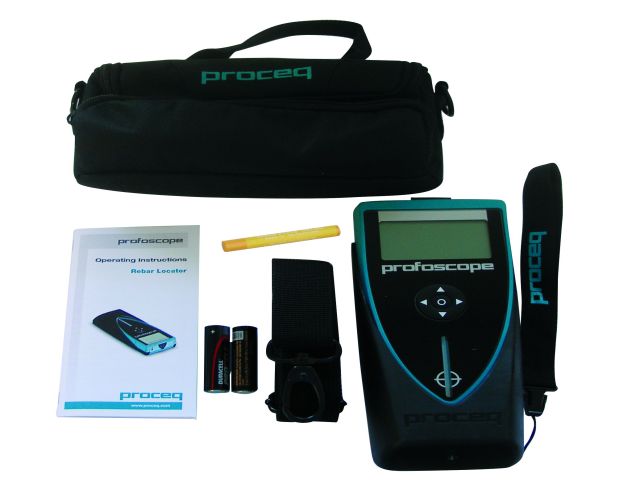

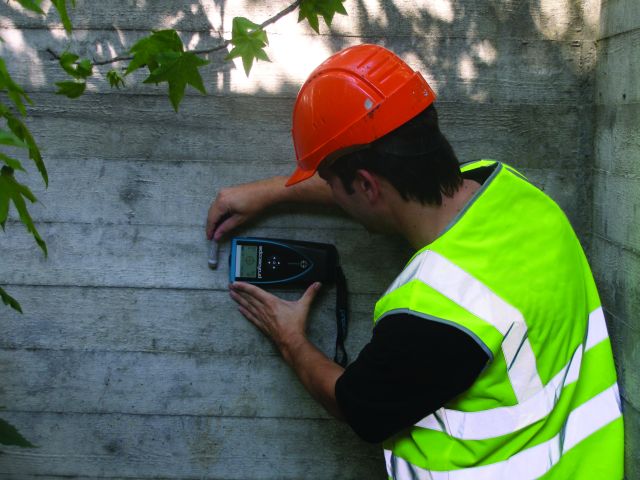

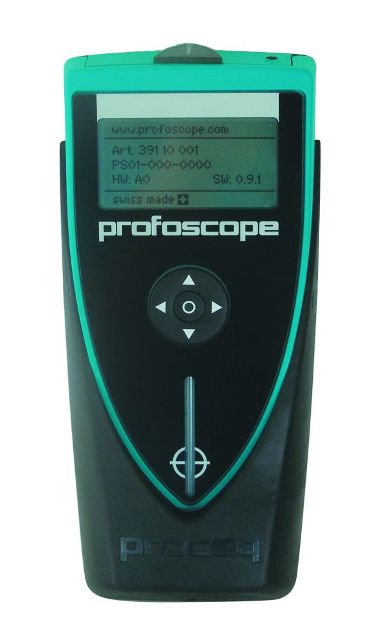

Lo strumento Profoscope è stato progettato per consentirne l'utilizzo con una mano sola. Tutte le funzioni possono essere programmate o attivate usando i due tasti funzione ed i tasti navigazione. La rilevazione delle armature è davvero rapida e precisa. Profoscope dispone di un eccezionale sistema di visualizzazione delle armature in tempo reale, che permette al personale delle imprese edili di «vedere» davvero l'ubicazione e l'orientamento dell'armatura sotto la superficie del cemento armato.

Profoscope usa diverse configurazioni di bobine per generare vari campi magnetici.
L'elaborazione avanzata del segnale consente la:

• localizzazione di una armatura
• localizzazione del punto medio tra le armature
• determinazione della copertura
• stima del diametro dell'armatura
• verifica dell'orientamento di una armatura

Lo strumento è compatto, leggero e robusto, ideale per l'uso in cantiere.

GUARDA QUI LA VIDEODIMOSTRAZIONE
DI QUESTO STRUMENTO

Ingegneresop Informa:
"La prova pacometrica è regolamentata dalla norma BS 1881:2004.
Attraverso il pacometro si misura il campo magnetico determinato dalla presenza materiali ferrosi nelle vicinanze della superficie del calcestruzzo oggetto di indagine. Attraverso tali misurazioni si possono rilevare, come se proiettate sul piano costituito dalla superficie del calcestruzzo: la posizione (tale da consentire la stima dell'interferro e del copriferro)e il diametro delle armature poste su piani paralleli a quello di indagine; passo delle staffe. Nel caso si debba determinare il copriferro prima dell'esecuzione della prova va eliminato l'intonaco. Grazie alle prove pacometriche si possono individuare anche le zone di conglomerato non attraversate da armature al fine dell'effettuazione di ulteriori prove distruttive, quali le prove di compressione su carote di calcestruzzo (serve ad individuare la zona dove prelevare la carota), e non, quali le prove sclerometriche e/o ultrasoniche (sonreb) che sono tutte influenzate dalla presenza di armature. Per quanto sopra la prova pacometrica dovrebbe essere effettuata prima di ogni altro tipo di prova distruttiva e non. La prova pacometrica è quindi l'analisi iniziale che, congiuntamente alla prova di carbonatazione, permette di iniziare un percorso che porta alla determinazione delle caratteristiche del calcestruzzo. Il metodo di analisi permette di avere il valore a compressione con la massima precisione possibile. "

Il modello Sclerometro Meccanico PR/MH è realizzato con i migliori materiali meccanici oggi presenti nel mercato. Esperienza di oltre 30 anni, controllo qualitativi rigorosi in fase di lavorazione e di collaudo, continua ricerca e sviluppo rendono oggi lo strumento Sclerometro modello PR/MH e'il più affidabile nel mercato mondiale. Il modello Sclerometro Meccanico PR/MH viene fornito con impugnatura in plastica gommata che né facilità la maneggevolezza in cantiere e lo protegge da possibili urti accidentali.

• Corpo Esterno : Alluminio Lega 6060 - 11S
• Trattamento: Satinatura Chimica OX
• Massa interna: Acciaio al carbonio
• Trattamento: Carbo Nitrurazione Chimica NIT-OX
• Organi di scorrimento: Acciaio INOX 303
• Impugnatura: Plastica Nylon Caricato
• Trattamento : Verniciatura Soft Fisiche
• Dimensioni : 30 x 7 x 7 cm
• Peso: 1.1 Kg
• Imballo : 40 x 30 x 15

Prestazioni
• Range Misura: 5-120 Nmm3
• Energia Impatto : 2,207 Nm
• Limite utilizzo: Spessori maggiori 120mm

Standard e normative di riferimento:
DIN 1048, parte 2 ASTM C 805 B-15-225 NEN 3880 A 607 PN-74B 06262 C 30-67 BDS 3816-72 HS 210/1-72 ISO/DIS 8045 EN 12398 ENV 206

Ingegneresop Informa:
" L’esecuzione della prova e l’elaborazione delle misure deve essere effettuata nel rispetto del p.to 12.4 delle Linee Guida per la messa in opera del calcestruzzo strutturale e per la valutazione delle caratteristiche meccaniche del calcestruzzo indurito mediante prove non distruttive edite dal Servizio Tecnico Centrale del Consiglio Superiore dei LL.PP. – febbraio 2008. La prova va effettuata quando la struttura è al rustico cioè senza la presenze di finiture quali intonaci, pavimenti, ecc. Il primo passo è individuare le membrature (pilastri, travi, ecc.) oggetto della misure sclerometriche. Si può ricorrere preventivamente ad una prova pacometrica al fine di individuare le aree non interessate da armature in prossimità della superficie. Inoltre l'area di prova deve essere priva di difetti superficiali quali nidi di ghiaia, forti porosità e rilevanti irregolarità. Individuata l'area di misura si procede alla misurazione. Ogni serie di misurazioni è composta da non meno di 10 battute non sovrapposte (è sbagliato effettuare più battute sullo stesso identico punto fisico). Di norma una misurazione è composta da 12 battute. "

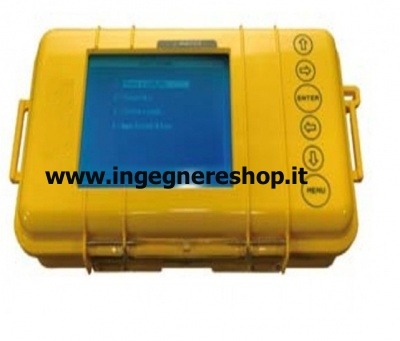

Strumentazione digitale per indagini ultrasonore per trasparenza, può essere impiegata in test di paratie, travature, diaframmi, provini, campioni di laboratorio, altre tipologie di strutture in calcestruzzo o materiali lapidei. Le dimensioni estremamente compatte rendono l’ I-SONIC ideale per gli usi particolarmente gravosi in cui siano richieste la massima accuratezza nella misura unita ad affidabilità, robustezza e dimensioni compatte. Grazie alla presenza di un ampio display grafico, la visualizzazione e l'interpretazione di dati acquisiti risulta agevole ed immediata. Ogni singola onda emessa dal generatore interno viene visualizzata per intero ed è inoltre possibile modificare i parametri di visualizzazione per facilitare ulteriormente la lettura della velocità di attraversamento. Il salvataggio dei dati avviene su memoria S.D. rimovibile. L'indagine ultrasonica a contatto, è un sistema standardizzato nel settore della diagnostica delle strutture in CLS. Dall'analisi delle onde di compressione P nel materiale si ricava il tempo di transito (tempo di volo T.O.F.), delle onde ultrasonore nel materiale e la velocità di trasmissione delle stesse all’interno del materiale indagato. L'utilizzo di questo metodo, ad alte frequenze, è specifico quindi per materiali compatti, come il calcestruzzo indurito e su elementi strutturali di dimensioni ridotte, come travi, pilastri, ecc. Questa serie di strumenti consente di stimare le caratteristiche meccaniche dei materiali, valutare il grado di omogeneità e l’eventuale presenza di fessurazioni, vuoti, difetti o anomalie costruttive dell'elemento.

Specifiche Tecniche
Acquisizione:
•range di segnale: ±2.5
•basi dei tempi: 1µs
•amplificazioni: 30dB – 62dB
•risoluzione campione: 12 bit
•campioni per evento: 320
•banda passante: 200kHz
•filtro per ultrasuoni: frequenza centrale 50 kHz
•canali: 1 TX, 1 RX
•modalità: manuale (con pulsante) o automatica (ripetitiva a tempo) Sonde: •frequenza di risonanza: 53 kHz
•diametro: 48mm
•tensione di picco eccitazione: 500V (normale), 2000V (alta)
•frequenza massima emissione impulsi: 1 al secondo Generali:
•tastiera: 6 tasti a trasferimento di carica
•display: LCD monocromatico grafico 320 x 240 pixel
•visualizzazione misure: numerica e grafica
•alimentazione: pile interne tipo AA ricaricabili e sostituibili (12V - 2,5Ah) •consumo tipico: 90mA a riposo, 170mA in misura
•contenitore: in copolimeri di polypropylene antischiacciamento
•temperatura di funzionamento: 0-60°C
•dimensioni e peso: 23.8 x 6.7 x 14.1 cm, 2.5 Kg

range di spesa da € 1450a € 3500 i.e.
spesa variabile a seconda della configurazione.

L’utilizzo della metodologia di indagine dei martinetti piatti è legato alla necessità di valutare la qualità delle strutture in muratura e determinare le caratteristiche meccaniche della stessa. Le notevoli difficoltà che si incontrano nel prelievo di campioni rappresentativi ed indisturbati dalle murature ha contribuito allo sviluppo di metodologie e strumentazioni innovative e sempre più affidabili. Il sistema si compone di una unità di pressurizzazione a mono mandata collegata ad un flessibile completo di giunti rapidi di innesto ed un manometro per la visualizzazione del valore di pressione. L’utilizzo di sistema per prova con martinetto doppio si completa di un secondo flessibile e un sistema di raccorderia e rubinetti di derivazione. Le attrezzature sono tutte progettate e realizzate in alluminio e leghe leggere in modo da fornire elevate caratteristiche meccaniche in abbinamento a leggerezza e maneggevolezza

Il Kit è completo di: Unità di pressurizzazione, Flessibili, Sistema di raccorderia e derivazione, Giunti ed innesti rapidi, Manometro digitale, Schema di montaggi,o Custodia di trasporto .

* Sistema componibile - con l'aggiunta di alcuni accessori
puo' effetuare anche prove pull-off e pull-out.

range di spesa da €1800 a € 3500 i.e.
spesa variabile a seconda della configurazione.

Il deformometro PR 200 trova la sua applicazione ideale nelle operazioni di monitoraggio dei quadri fessurativi o nelle prove di deformabilità con l’impiego di martinetti piatti. È composto da un comparatore con un livello di precisione dell’ordine del centesimo o millesimo di millimetro (0,01/0,001), montato su una barra metallica dove un perno a testa conica è fissato ad una estremità della barra. Un altro perno simile a questo è montato su un dispositivo di scorrimento sull'estremità opposta permettendo di avere escursioni longitudinali di pochi millimetri da ±2.5 a ±5 mm. l movimento di questo perno agisce sul comparatore che a sua volta evidenzia gli spostamenti nel proprio quadrante. Lo strumento PR 200 è stato progettato per resistere alle variazione di temperatura e sviluppato con caratteristiche meccaniche e tolleranze dimensionali che escludono la possibilità di movimenti che non siano quelli consentiti garantendo una costante ripetibilità delle misure. Attraverso la dima di posizionamento, è possibile tracciare sulla struttura i punti dove procedere alla foratura e al successivo inserimento delle basette di misura o caposaldi (solidali alla struttura). Utilizzando la dima di “taratura” si può quindi verificare il corretto azzeramento dello strumento prima dell'esecuzione della prova.

CARATTERISTICHE TECNICHE Interasse: da 150mm a 600mm Lettura: analogica/digitale Grado di precisione: 0,01/0,001 mm Custodia: valigia alluminio Dimensioni: 400x250x100 mm Peso: 2,7 Kg

Accessori in dotazione
Caposaldi a borchia D10x4
Caposaldi d 6-8-10 L 30-50-100
Dima di posizionamento
Dima di azzeramento
Confezione n.50 pcs
caposaldi d8x50mm
Manuale operativo

range di spesa da €950 a € 1550 i.e.
spesa variabile a seconda della configurazione.
