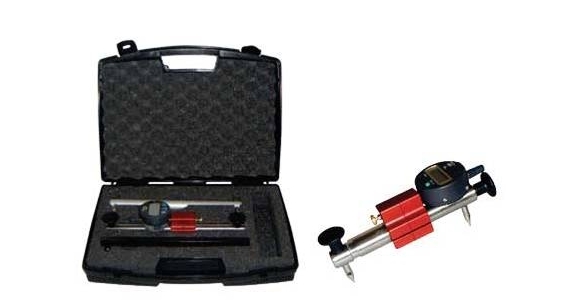

Il
deformometro PR 200 trova
la sua applicazione ideale nelle operazioni
di monitoraggio dei quadri fessurativi o nelle
prove di deformabilità con l’impiego di martinetti
piatti. È composto da un comparatore con un
livello di precisione dell’ordine del centesimo
o millesimo di millimetro (0,01/0,001), montato
su una barra metallica dove un perno a testa
conica è fissato ad una estremità della barra.
Un altro perno simile a questo è montato su
un dispositivo di scorrimento sull'estremità
opposta permettendo di avere escursioni longitudinali
di pochi millimetri da ±2.5 a ±5 mm. l movimento
di questo perno agisce sul comparatore che a
sua volta evidenzia gli spostamenti nel proprio
quadrante.
Lo
strumento PR 200 è stato progettato per resistere
alle variazione di temperatura e sviluppato
con caratteristiche meccaniche e tolleranze
dimensionali che escludono la possibilità di
movimenti che non siano quelli consentiti garantendo
una costante ripetibilità delle misure. Attraverso
la dima di posizionamento, è possibile tracciare
sulla struttura i punti dove procedere alla
foratura e al successivo inserimento delle basette
di misura o caposaldi (solidali alla struttura).
Utilizzando la dima di “taratura” si può quindi
verificare il corretto azzeramento dello strumento
prima dell'esecuzione della prova.
CARATTERISTICHE
TECNICHE
Interasse: da 150mm a 600mm
Lettura: analogica/digitale Grado di precisione:
0,01/0,001 mm
Custodia: valigia alluminio
Dimensioni: 400x250x100 mm Peso: 2,7 Kg
Accessori in dotazione:
Caposaldi a borchia D10x4
Caposaldi d 6-8-10 L 30-50-100
Dima di posizionamento
Dima di azzeramento
Confezione n.50 pcs caposaldi d8x50mm
Manuale operativo
