Il Cronosonic è uno strumento per indagini tramite ultrasuoni a contatto in grado di effettuare misurazioni con metodo diretto, indiretto e semidiretto. La strumentazione, molto compatta, è dotata di display per la visualizzazione del Tempo di Volo (T.O.F.) e della velocità del materiale indagato.E’ inoltre dotata di uscita per oscilloscopio che consente agevolmente la visualizzazione dell’onda sul display dell’oscilloscopio ad essa collegato.





SPECIFICHE TECNICHE
2 canali TX / RX, - salvataggio dati su memoria interna (50 misure), - display 3" per visualizzazione del tempo di volo (T.O.F.) e velocità di propagazione delle onde nel materiale indagato - batteria interna ricaricabile, - uscita per oscilloscopio, - interfaccia mini-USB per scarico dati.

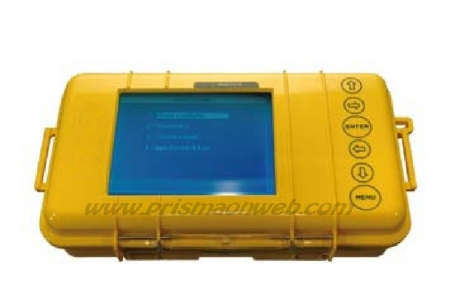

Strumentazione digitale per indagini ultrasonore per trasparenza, può essere impiegata in test di paratie, travature, diaframmi, provini, campioni di laboratorio, altre tipologie di strutture in calcestruzzo o materiali lapidei. Le dimensioni estremamente compatte rendono l’ I-SONIC ideale per gli usi particolarmente gravosi in cui siano richieste la massima accuratezza nella misura unita ad affidabilità, robustezza e dimensioni compatte.

Grazie alla presenza di un ampio display grafico, la visualizzazione e l'interpretazione di dati acquisiti risulta agevole ed immediata. Ogni singola onda emessa dal generatore interno viene visualizzata per intero ed è inoltre possibile modificare i parametri di visualizzazione per facilitare ulteriormente la lettura della velocità di attraversamento. Il salvataggio dei dati avviene su memoria S.D. rimovibile. L'indagine ultrasonica a contatto, è un sistema standardizzato nel settore della diagnostica delle strutture in CLS. Dall'analisi delle onde di compressione P nel materiale si ricava il tempo di transito (tempo di volo T.O.F.), delle onde ultrasonore nel materiale e la velocità di trasmissione delle stesse all’interno del materiale indagato.

L'utilizzo di questo metodo, ad alte frequenze, è specifico quindi per materiali compatti, come il calcestruzzo indurito e su elementi strutturali di dimensioni ridotte, come travi, pilastri, ecc. Questa serie di strumenti consente di stimare le caratteristiche meccaniche dei materiali, valutare il grado di omogeneità e l’eventuale presenza di fessurazioni, vuoti, difetti o anomalie costruttive dell'elemento.

SPECIFICHE TECNICHE - Acquisizione:
• range di segnale: ±2.5
• basi dei tempi: 1µs
• amplificazioni: 30dB – 62dB
• risoluzione campione: 12 bit
• campioni per evento: 320
• banda passante: 200kHz
• filtro per ultrasuoni: frequenza centrale 50 kHz
• canali: 1 TX, 1 RX
• modalità: manuale (con pulsante) o automatica (ripetitiva a tempo) Sonde:
• frequenza di risonanza: 53 kHz
• diametro: 48mm
• tensione di picco eccitazione: 500V (normale), 2000V (alta)
• frequenza massima emissione impulsi: 1 al secondo Generali:
• tastiera: 6 tasti a trasferimento di carica
• display: LCD monocromatico grafico 320 x 240 pixel
• visualizzazione misure: numerica e grafica
• alimentazione: pile interne tipo AA ricaricabili e sostituibili (12V - 2,5Ah).
• consumo tipico: 90mA a riposo, 170mA in misura
• contenitore: in copolimeri di polypropylene antischiacciamento
• temperatura di funzionamento: 0-60°C
• dimensioni e peso: 23.8 x 6.7 x 14.1 cm, 2.5 Kg

Strumentazione per l'esecuzione di indagini non invasive di tipo sonico ed ultrasonico con martello strumentato su strutture in calcestruzzo, muratura e su varie tipologie di materiali da costruzione sia in sito che in laboratorio. L’ampio spettro di frequenze analizzabili in ricezione permette di effettuare misure su materiali che presentano caratteristiche meccaniche, di compattezza e omogeneità diverse. Le indagini soniche si effettuano mediante l’utilizzo di un martello strumentato che funge da trigger e di una sonda di ricezione. Attraverso il martello trigger si generano onde sul materiale da indagare che vengono poi rilevate dalla sonda ricevente e registrate dall’unità centrale.

L'utilizzo del metodo sonico trova largo impiego nelle indagini di materiali che presentano scarse caratteristiche di propagazione, materiali non compatti ed eterogenei in cui le distanze da percorrere sono elevate e quindi non raggiungibili con sistema ultrasonico ad altre frequenze.

La 5000UM consente di stimare le caratteristiche meccaniche dei materiali, valutare il grado di omogeneità, eventuale presenza di fessurazioni, vuoti, difetti o patologie costruttive dell'elemento. Strutture in muratura, murature a sacco, edifici storici e monumentali possono essere sottoposti alla verifica dello stato di conservazione in modo agevole e veloce limitando al massimo l’esecuzione di saggi distruttivi.

Grazie alla presenza di un ampio display grafico la visualizzazione e l'interpretazione delle onde ultrasonore generate risulta agevole ed immediata; è possibile effettuare il picking del primo arrivo e leggere i valori di velocità e qualità del materiale indagato direttamente sul display della strumentazione. Ogni singola onda emessa dal generatore interno viene visualizzata per intero ed è inoltre possibile modificare i parametri di visualizzazione per facilitare ulteriormente la lettura della velocità di attraversamento. Il salvataggio dei dati avviene su memoria S.D. rimovibile.

SPECIFICHE TECNICHE - Acquisizione:
• range di segnale: ±2.5
• basi dei tempi: 1µs, 10µs, 50µs
• amplificazioni: 30dB – 62dB
• risoluzione campione: 12 bit
• campioni per evento: 320
• banda passante: 200kHz
• filtro per ultrasuoni: frequenza centrale 50 kHz
• canali: 1 TX, 1 RX
• modalità: manuale (con pulsante) o automatica (ripetitiva a tempo) Sonde:
• frequenza di risonanza: 53 kHz
• diametro: 48mm
• tensione di picco eccitazione: 500V (normale), 2000V (alta)
• frequenza massima emissione impulsi: 1 al secondo Martello:
• trigger: piezoelettrico
• battenti: in plastica e in metallo Generali:
• supporto di registrazione: memoria SD rimovibile fino a 2GB
• formato dati: TSV, BMP
• tastiera: 24 tasti a trasferimento di carica
• display: LCD monocromatico grafico 320 x 240 pixel
• visualizzazione misure: numerica e grafica
• alimentazione: pile interne tipo AA ricaricabili e sostituibili (12V - 2,5Ah).
• consumo tipico: 90mA a riposo, 170mA in misura
• contenitore: in copolimeri di polypropylene antischiacciamento
• temperatura di funzionamento: 0-60°C
• dimensioni e peso: L. 270 x H. 120 x P. 246 mm, 3 Kg
